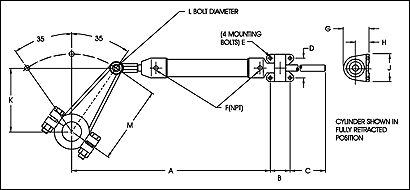

Cylinder
Cylinder Model |
Torque lb-ft |
Disp In³ |
Overall Dimensions (Inches) |
Helm Turns |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
2001 |
2002 |
2004 |
2006 |
1-1/4 x 7 |
383 * |
6.44 |
16-3/4 |
1-5/8 |
7 |
3 |
5/16 |
1/4 |
2-9/16 |
1-9/16 |
3-5/8 |
5 |
1/2 |
6-1/8 |
3.9 |
2.4 |
|
|
1-1/4 x 9 |
493 * |
8.28 |
19-3/4 |
1-5/8 |
9 |
3 |
5/16 |
1/4 |
2-9/16 |
1-9/16 |
3-5/8 |
6-7/16 |
1/2 |
7-7/8 |
4.9 |
3.1 |
|
|
1-1/2 x 7 |
608 * |
10.22 |
16-3/4 |
2 |
7 |
2 |
5/16 |
1/4 |
2-9/16 |
1-3/8 |
2-13/16 |
5 |
1/2 |
6-1/8 |
|
3.9 |
2.6 |
|
1-1/2 x 9 |
782 * |
13.14 |
19-3/4 |
2 |
9 |
2 |
5/16 |
1/4 |
2-9/16 |
1-3/8 |
2-13/16 |
6-7/16 |
1/2 |
7-7/8 |
|
4.9 |
3.2 |
|
2 x 9 |
1446 * |
24.30 |
21-3/8 |
2-5/8 |
9 |
2-3/8 |
3/8 |
3/8 |
3-3/8 |
2 |
3-1/2 |
6-7/16 |
3/4 |
7-7/8 |
|
|
6.1 |
4.1 |
2 x 12 |
1928 * |
32.40 |
25-7/8 |
2-5/8 |
12 |
2-3/8 |
3/8 |
3/8 |
3-3/8 |
2 |
3-1/2 |
8-9/16 |
3/4 |
10-1/2 |
|
|
8.1 |
5.4 |
2 x 9 (2) |
2892 * |
48.60 |
21-3/8 |
2-5/8 |
9 |
2-3/8 |
3/8 |
3/8 |
3-3/8 |
2 |
3-1/2 |
6-7/16 |
3/4 |
7-7/8 |
|
|
12.2 |
8.2 |
2 x 12 (2) |
3856 * |
64.80 |
25-7/8 |
2-5/8 |
12 |
2-3/8 |
3/8 |
3/8 |
3-3/8 |
2 |
3-1/2 |
8-9/16 |
3/4 |
10-1/2 |
|
|
16.2 |
10.8 |
3 x 10 |
4574 ** |
53.01 |
22-15/16 |
3-1/2 |
10 |
3-1/2 |
5/8 |
1/2 |
5 |
2-13/16 |
4-1/2 |
7-1/8 |
1 |
8-3/4 |
|
|
|
8.8 |
3 x 16 |
7319 ** |
84.82 |
31-15/16 |
3-1/2 |
16 |
3-1/2 |
5/8 |
1/2 |
5 |
2-13/16 |
4-1/2 |
11-7/16 |
1 |
13-15/16 |
|
|
|
14.1 |
3 x 10 (2) |
9148 ** |
106.03 |
22-15/16 |
3-1/2 |
10 |
3-1/2 |
5/8 |
1/2 |
5 |
2-13/16 |
4-1/2 |
7-1/8 |
1 |
8-3/4 |
|
|
|
17.6 |
3 x 16 (2) |
14638 ** |
169.65 |
31-15/16 |
3-1/2 |
16 |
3-1/2 |
5/8 |
1/2 |
5 |
2-13/16 |
4-1/2 |
11-7/16 |
1 |
13-15/16 |
|
|
|
28.2 |
Note: * Torque Rating @ 1000 psi, ** Torque Rating @ 1450 psi

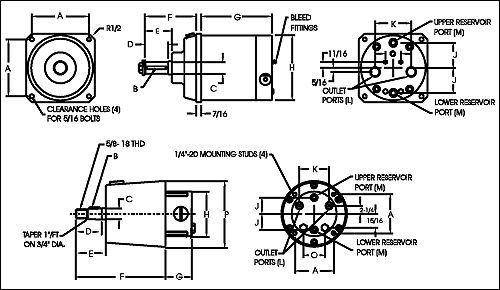

Helm Pumps
Helm Pump Model |
Overall Dimensions (Inches) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L(NPT) |
M(NPT) |
O |
P |
2001, 2002 |
2-5/8 |
3/16" x 3/4 |
3/4 |
1-13/16 |
2-1/4 |
5-3/8 |
1-7/8 |
3-1/32 |
1-1/8 |
2 |
1/4 |
1/4 |
1-7/16 |
4-7/16 |
2004, 2006 |
4-15/16 |
1/4" sq x 1-1/2 |
1 |
2 |
2-1/4 |
4-1/4 |
6 |
5-1/2 |
2-1/8 |
3-1/16 |
1/2 |
1/2 |
1-5/16 |
-- |
|
